業務内容


これまで培ったFA現場経験および電子回路/ソフトウェア設計経験をもとに、センシング/アナログ/デジタル/マイコン回路とソフトウェア最新技術を駆使し、安定でローコストな電子機器をご提供します。ご依頼から機器ご提供までの大まかな業務イメージは以下の通りです。なお、見積書・請求書・納品書などの事務手続きについては一般企業様と同様の取り扱いをさせていただきます。その際お客様独自の帳票などございましたら柔軟に対応させていただきますので何なりとお申し付けください。
  *以下添付した画像は2018年度実際に委託を受け設計・製作したプリント基板チェッカーの例です。委託元様のご了解を
   得て掲載させていただきました。

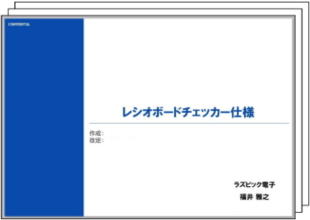

調査・課題抽出からご提案書・仕様書作成




「ちょっとした補助装置があれば効率上がるのに」「操作が複雑、もうちょっと自動化できないの?」「機器同士の接続に困っている」などお客様の生の声をお聞かせください。古い電子機器の修理やノイズ対策なども可能な限り対応させていただきますので何なりとお問い合わせください。お客様とご一緒に課題検討させていただき、ご提案・お見積りをさせていただきます。お見積りまでの費用はいただきませんので何なりとお気軽にお申し付けください。
*現場調査やお打合わせなどで出張対応が必要な場合、交通費・宿泊費のみご負担いただく場合がありますことご了解願います。

ハードウェア設計

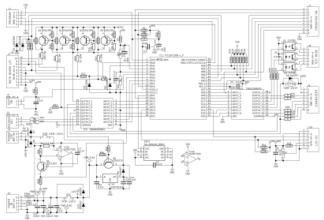

センシング・アナログ・デジタル・マイコン回路、通信・ネットワーク構築など幅広い分野の最新技術を駆使し、安定でローコストなハードウェア設計をめざします。KiCADを使った回路/プリント基板設計で、回路図・基板図・組立図作成とともにプリント基板製作に必要なガーバーデータを生成します。また、プリント基板を実装するためのケース設計・製作も承りますのでお気軽にご要望ください。

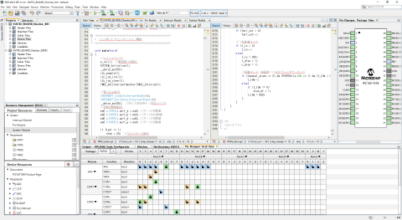

ソフトウェア設計



ソフトウェア制御が必要な場合、マイクロチップセミコンダクター社製PICマイクロコントローラなど機器組込マイコンのソフトウェア設計も自前で行います。プログラミングはC言語を基本としますが、高速タイミング制御など必要によりアセンブラを組み合わせることも可能です。使用するマイコンICのメーカ/種類などご希望がございましたら遠慮なくご相談ください。

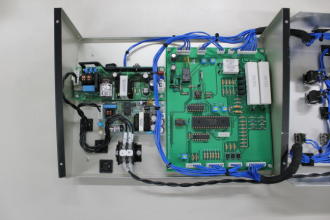

組立・検査



プリント基板製作は、国内メーカ・海外メーカ・自前(片面のみ)いずれでも対応可能です。ケース加工につきましても外部委託・手加工どちらでも柔軟に対応させていただきます。ご希望に応じでお見積りさせていただきますので何なりとご相談ください。
小ロットの組立・配線の場合は自前製作とさせていただきますが、数量に応じて量産工場に外部委託させていただくことも可能です。お気軽にご相談ください。
組立完了後は、仕様通りの機能・性能を満たしているかを測定器により確認し、その結果を出荷チェックシートでご報告します。


出荷・ドキュメントお引渡し



検査完了後、現品に出荷チェックシートを同梱して出荷します。出荷時のお立会いについてはお客様のご要望に応じて対応させていただきます。出荷完了後1週間をめどにドキュメント一式を電子データでお渡しします。お渡しする資料は受託内容にもよりますが、仕様書・取扱説明書・部品表・回路図・基板関連図・組立図・ガーバーデータ・ケース加工図・ソフトコーディングシート・その他作成した技術資料一式です。ドキュメントとご請求書の送付をもって受託業務完了とさせていただきますのでご検収・お支払いをお願いいたします。
